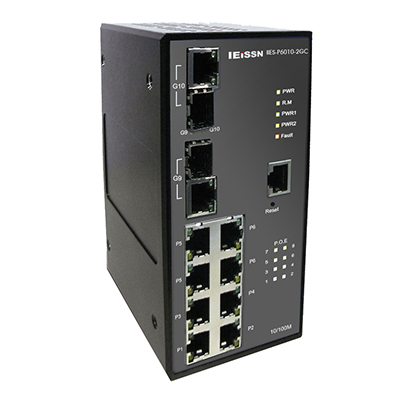

千兆导轨式管理型工业以太网交换机

优势
1.支持Quality-Ring(自动恢复时间<10ms 250台),All-Ring,O-RSTP,RSTP/STP (IEEE802.1W/D)协议冗余网络
2.支持 SNMP v1/v2c/v3 & RMON & Port based/ 802.1QVLAN 网络管理
3.意外事件警报
4.Web-based,Telnet,Console,CLI,和 Windows 管理软件(Open-Vision)可以设置
5.支持 2/4/8个 SFP 1000Base-X口
6.二 OR三重冗余 DC电源输入

简介
IIES-6000 系列是管理级冗余环网络交换机最多支持全部千兆 24x10/100TX &16x1000 SFP& 8x1000COMBO 口.支持冗余网络的所有协议, Quality-Ring(自动恢复时间 <10ms 250台),All-Ring,O-RSTP 和RSTP/STP (IEEE 802.1w/D)可以保护从网络中断或临时故障中的关键任务应用,并且有快速恢复技术。IIES-6000 能够通过一个强大的Windows 管理软件&mdash;实际应用集中方便地进行管理.宽泛的工作温度：-40℃～75℃能够满足大多数工作环境的需求。所以,这个交换机是方便管理和光纤以太网应用的可靠选择。

特征
1．支持自动恢复的冗余网络: Quality-Ring(自动恢复时间 <10ms 250台)
2．All-Ring 在开放式架构下支持其他厂家环技术
3．O-RSTP 支持复杂topology应用
4．RSTP/STP(IEEE 802.1w/D)
5．IGMP 监控网络封包
6．PortTrunking支持容易的带宽管理
7．SNMPv1/v2c/v3 支持安全网络管理
8．RMON 支持交通监测
9．冗余双电源或多电源输入, 满足高可用性的要求
10．事件通知通过系统日志,Email,SNMP trap,和继电器输出
11．端口锁定功能防止未授权MAC 地址登入
12．Windows 管理 软件 (Open-Vision) 支持 中心 管理和 设置 通过 Web-based ,Telnet,Console,CLI
13．二 OR三重冗余 DC 电源输入来自终端座和电源插孔支持两个 SFP 连接器 支持1000Base-X SFP光纤.
14．宽泛的工作温度:-40℃~75℃
15．可靠的IP-30防护等级设计
16．DIN-Rail和Panel Mount 安装方式

技术指标
IEEE标准：
IEEE 802.3支持10BaseT,
IEEE 802.3u支持100BaseT(X)和100BaseFX,
IEEE 802.3x支持流量控制
IEEE 802.1D支持STP (SpanningTreeProtocol)
IEEE 802.1p支持COS (Class ofService)
IEEE 802.1Q支持VLAN Tagging
IEEE 802.1w支持RSTP (Rapid SpanningTree Protocol)
IEEE 802.1X支持验证
IEEE 802.3ad支持LACP (LinkAggregationControl Protocol)

交换方式：存储转发
流 控：全双工流控，半双工背压控制
MAC 地址：8192MAC 地址
IEEE 802.1AB支持LLDP (Link Layer DiscoveryProtocol)
协 议：CSMA/CD（Carrier Sense Multiple Access/CollisionDirect
传输距离：双绞线 100m，光纤 100Mbps 最大120km
管理方式：Web管理

安全特征：
启用/禁用口,MAC 安全基于口
端口为基础的网路存取控制 (802.1x)
VLAN (802.1Q )分隔和安全的网络交通
Radius 集中密码管理
SNMPv3 的加密,验证和访问安全
软件特征：STP/RSTP (IEEE 802.1D/w)
冗余环 (Quality-Ring) 自动恢复时间小于10ms 超过250个单位
TOS/Diffserv支持
服务质量(802.1p)支持4种权限
VLAN (802.1Q)带VLAN 标记和GVRP支持
IGMPSnooping formulticast filtering

端口配置:状态,统计,监测,安全
Trunking：（两组）QoS,802.1p/1Q and TOS/DiffServe
Email/继电器：故障报警
Console功能：Overview，IP 设置，FactoryDefault
电源输入:三重DC 输入12-48V DC 处于7-pin 终端座,12-45V Dc 处于电源插座 （IIES-6024,IIES-6008系列），其余是二重电如下：


百兆端口：

光纤接头：

实际应用

集中同步管理
集中同步管理能够同时管理网络上的所有设备，同时管理型产品提供工业环网业务。


                                                                               网络管理

 Topology网络，路径管理
智能网络管理系统能够侦查到所有的交换机是拓扑网结构，以及网络中的速度和链接端口的速度。

                                                                               Topology视图

网络连接：
开放式管理可以提供方便有效的网页式GUI操作界面.开放式管理同样可以提供开放式信息库管理MIB界面,可以方便地对简易网络管理协议SNMP的设备进行全面管理,开放式管理同时可以提供智能管理软件,可以简化IP 地址设置和升级防火墙。


                                                                               检测界面

智能配置：
所有IEISSN 管理交换机，都可以通过网络管理协议NMS进行管理，配置，操作。实现开发式，智能化管

                                                                               配置界面

开放式信息库管理MIB界面：
开放式管理拥有标准的简易网络管理协议SNMP的信息管理管理MIB浏览器,可以方便地管理任何简易网络管理SNMP 协议下的任何交换机。

监控,记录和警告
在复杂的网络管理环境汇总,操作人员需要智能网络管理系统NMs的帮助自动地去监控,记录和警告任何故障.

安装尺寸

机构
长*宽*高：130*95*44（IIES-6010-2GC)、149*133*68(IIES-6018-2GC)、149*133*88（IIES-6026-2GC) （单位：mm）
防护等级：IP30
安 装：钉轨或挂板


 认证: CE  FCC



选型指南
