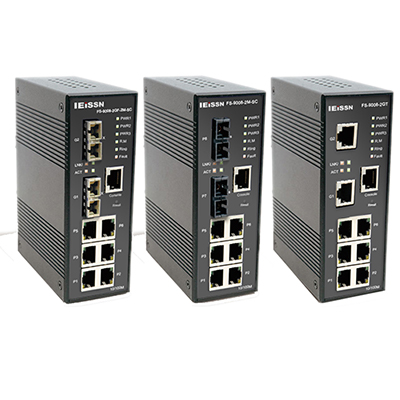

管理型交换机FS-9000

优势：
1.支持自动恢复的冗余网络:F1-Ring(自动恢复时间< 1ms500 台)
2.支持Quality-Ring, All-Ring, O-RSTP,RSTP/STP (IEEE802.1w/D)协议冗余  网络
3.支持 SNMP v1/v2c/v3,QoS,IGMP,RMON&Port based/802.1Q VLAN网络管理意
4.外事件警报
5.Web-based,Telnet,Console,CLI,和Windows管理软件(Open-Vision)可以设置
6.支持 100TX,1000Base-T,100FX ,1000SX,1000LX 口
7.三重冗余DC电源输入

简介：
FS-9000系列是管理级冗余环网络交换机,支持6x10/100TX&2x100Base-FX，10/100,1000Base-T,1000 Base-SX 或 1000 Base-LX 口；先进的 F1-Ring 技术, FS-9000系列可以保护从网络中断或临时故障中的关键任务应用,并且有快速恢复技术；F1-Ring是一个建立在ASIC 基础上的冗余环,即使网络连接失败也能达到几乎零丢失.即使在千兆以太网接口,它也保证了自动恢复时间小于 1ms；另一项革新是 All-Ring技术也支持其他厂家的专有环技术，恢复时间因其他厂家而定；另外,FS-9000系列能够通过一个强大的Windows 管理软件&mdash;实际应用集中方便地进行管理.宽泛的工作温度：-40℃～75℃能够满足大多数工作环境的需求；所以,FS-9000系列是高速管理和光纤网口运用方案的选择。

特征：
1．支持自动恢复的冗余网络:F1-Ring (自动恢复时间 <1ms 500台以上)
2．All-Ring 在开放式架构下支持其他厂家环网技术
3．O-RSTP 支持复杂topology应用
4．RSTP/STP(IEEE 802.1W/D)
5．IGMP监控网络风暴
6．PortTrunking支持容易的带宽管理
7．SNMP v1/v2c/v3支持安全网络管理
8．事件通知通过系统日志,Email,SNMP trap,和继电器输出
9．端口锁定功能防止未授权MAC地址登入
10．Windows 管理软件(Open-Vision)支持中心管理和设置通过  Web-based,Telnet,Console,CLI
11．三重冗余DC 电源输入来自终端座和电源插孔
12．支持100TX,100Base-FX,1000Base-T,1000Base-SX,和1000Base-LX 口
13．宽泛的工作温度:-40℃~75℃
14．可靠的IP-30防护等级设计
15．DIN-Rail和Panel Mount 安装方式
16．RMON 支持交通监测

技术指标：
以太网标准：
EE 802.3支持10BaseT,
IEEE 802.3u支持100BaseT(X)和100BaseFX,
IEEE 802.3z支持1000Base-X
IEEE 802.3ab支持1000Base-T
IEEE 802.3x支持流量控制
IEEE 802.1D支持STP (SpanningTree Protocol)
IEEE 802.1p支持COS (Class ofService)
IEEE 802.1Q支持VLAN Tagging
IEEE 802.1w支持RSTP (Rapid SpanningTree Protocol)
IEEE 802.1X支持验证
IEEE 802.3ad支持LACP (LinkAggregationControl Protocol)
MACMACMACMAC 表：8192 MAC 地址
IEEE 802.1AB支持LLDP (Link Layer DiscoveryProtocol)
优先级别：4
处理：存储并转发
交换机性能：
交换机延迟:7 us
交换机带宽:5.6Gbps
数关于可用VLANs:4096
IGMPmulticast 组:1024
端口速率限制:用户定义

安全特征：
启用/禁用口,MAC 安全基于口
端口为基础的网路存取控制 (802.1x)
VLAN (802.1q)分隔和安全的网络交通
Radius 集中密码管理
SNMPv3 的加密,验证和访问安全

软件特征：
STP/RSTP (IEEE 802.1D/W)
冗余环 (F1-Ring) 自动恢复时间小于1ms500 个单位
TOS/Diffserv支持
服务质量(802.1p)
支持VLAN (802.1Q)带VLAN 标记和GVRP
IGMPSnooping formulticast filtering
端口配置,状态,统计,监测,安全

网络冗余：
STP
RSTP
F1-Ring
Quality-Ring
All-Ring
O-RSTP
LED 指示灯
电源指示灯绿灯 :电源 LED x3
R.M.指示灯绿灯 :闪动以显示系统的运作在 F1-Ring 主模式
F1-Ring 指示灯绿灯 :显示系统的运作在 F1-Ring 模式
故障指示灯黄灯 :显示例外事件发生10/100TX RJ45 口
指示灯网口绿灯:Link/Act
黄灯:Duplex/Collision1000Base-T /
光纤口指示灯网口 绿灯:Link/Act 黄灯:Link
故障联系：继电器24V DC 继电器输出所带的能量:1A

电源：
冗余电源输入三重DC 输入 12-48V DC 处于7-pin 终端座,12-45V DC 处于电源插座
电源功耗 (Typ.) 7W
过电流保护：当前
反向极性保护：当前处于终端座
物理特性
防护等级IP-30
尺寸 (WxDxH) 52(W)x106(D)x144(H) mm (2.05x4.17x5.67 英寸)
重量 (g) :739 g

环境
存储温度-40℃～85℃(-40℉～185℉)
工作温度-40℃～75℃ (-40℉～158℉)
工作湿度5%~95% 无冷凝

认证
EMI： FCC Part15,CISPR(EN55022) class A
EMS： EN61000-4-2(ESD),EN61000-4-3(RS),
EN61000-4-4(EFT),EN61000-4-5
(Surge),EN61000-4-6(CS),EN61000-4-8,EN61000-4-11
抗冲击：IEC60068-2-27
自由坠落：IEC60068-2-32
抗振动：IEC60068-2-6
安规：EN60950
保修：5 年

实际应用

集中同步管理
集中同步管理能够同时管理网络上的所有设备，同时管理型产品提供工业环网业务。



                                                                       网络管理

Topology网络，路径管理
智能网络管理系统能够侦查到所有的交换机是拓扑网结构，以及网络中的速度和链接端口的速度。


                                                                       Topology视图

网络连接：
开放式管理可以提供方便有效的网页式GUI操作界面.开放式管理同样可以提供开放式信息库管理MIB界面,可以方便地对简易网络管理协议SNMP的设备进行全面管理,开放式管理同时可以提供智能管理软件,可以简化IP 地址设置和升级防火墙。


                                                                       检测界面

智能配置：
所有IEISSN 管理交换机，都可以通过网络管理协议NMS进行管理，配置，操作。实现开发式，智能化管理。

                                                                       配置界面

开放式信息库管理MIB界面：
开放式管理拥有标准的简易网络管理协议SNMP的信息管理管理MIB浏览器,可以方便地管理任何简易网络管理SNMP 协议下的任何交换机。

监控,记录和警告：
在复杂的网络管理环境汇总,操作人员需要智能网络管理系统NMs的帮助自动地去监控,记录和警告任何故障.

安装尺寸：


选型指南：
