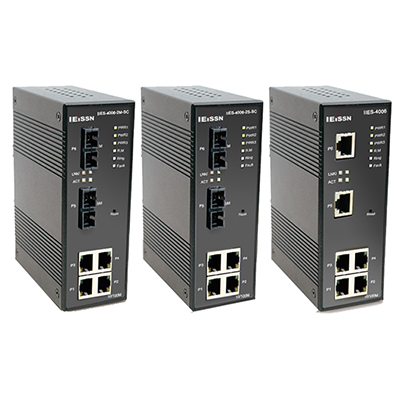

百兆简单管理型工业以太网交换机
颜色：
重量：
长度：
产品描述：IIES-4000系列是一个简易管理级冗余环网络交换机支持5xM12或5x10/100TX或6x10/100TX4x10/100TX和2x100Base-FX口支持冗余网络的所有协议,Quality-Ring(自动恢复时间< 10ms 250台)和RSTP/STP (IEEE 802.1W/D)可以保护从网络...
优势
1.支持 Quality-Ring (自动恢复时间 < 10ms 250台),RSTP/STP(IEEE 802.1w/D)协议冗余 网络
2.意外事件警报
3.Web-based和Windows 管理软件(Open-Vision)可以设置
4.支持 M12接口，让现场更加稳定，可靠
5.三重冗余 DC电源输入
6.支持 10/100 Base-T(X)和100Base-FX
简介
IIES-4000系列是一个简易管理级冗余环网络交换机支持5xM12或5x10/100TX或6x10/100TX4x10/100TX和2x100Base-FX口支持冗余网络的所有协议,Quality-Ring(自动恢复时间< 10ms 250台)和RSTP/STP (IEEE 802.1W/D)可以保护从网络中断或临时故障中的关键任务应用,并且有快速恢复技术。 IIES-4005/4006 能够通过一个强大的Windows 管理软件。实际应用集中方便地进行管理.宽泛的工作温度：40℃～75℃能够满足大多数工作环境的需求。 所以,这个交换机是方便管理和光纤以太网应用的可靠选择。
特征
1．支持自动恢复的冗余网络: Quality-Ring(自动恢复时间 <10ms 250台)
2．多冗余以太网技术 RSTP/STP,IEISSN 支持及保护工业网络的稳定
3．支持M12接口，让现场更加稳定，可靠
4．SNMPv1 支持安全网络管理
5．配置通过Web-based 和Windows 管理软件(Open-Vision)
6．三重冗余DC 电源输入来自终端座和电源插孔
7．事件通知通过系统日志,Email,和SNMPtrap.
8．两个100Base-FX 光纤口支持长距离传输
9．宽泛的工作温度:-40℃~75℃
10．可靠的IP-30防护等级设计
11．DIN-Rail 和Panel Mount安装方式
技术指标技
以太网标准：
IEEE 802.3支持10BaseT,
IEEE 802.3u支持100BaseT(X)和100BaseFX,
IEEE 802.3x支持流量控制
IEEE 802.1D支持STP (SpanningTreeProtocol)
IEEE 802.1w支持RSTP (Rapid SpanningTree Protocol)
IEEE 802.1AB支持LLDP (Link Layer DiscoveryProtocol)
MAC表：2048 MAC地址
优先级别：4
处理：存储并转发
交换机性能
交换机带宽:1.0Gbps
VLAN:Port based
安全特征：
启用/禁用口
VLAN分隔和安全的网络交通
软件特征：
STP/RSTP (IEEE 802.1D/w)
冗余环 (Quality-Ring) 自动恢复时间小于10ms 超过250个单位
端口配置,状态,统计,监测,安全
网络冗余
STP
RSTP
MTBF:大于50万小时
LED 指示灯
电源指示灯绿灯：电源 LED x3
R.M.指示灯绿灯：闪动以显示系统的运作在 Quality-Ring 主模式
Quality-Ring指示灯绿灯：
显示系统的运作在Quality-Ring 模式
故障指示灯黄灯：显示例外事件发生
10/100TX RJ45口 指示灯网口：
绿灯:Link/Act 黄灯:Duplex/Collision
1000Base-T / 光纤口指示灯网口：绿灯:Link/Act 黄灯:Link
故障联系：
继电器：24V DC 继电器输出所带的能量:1A
电源：
冗余电源输入三重DC 输入 12-48V DC 处于7-pin 终端座,12-45V DC 处于
电源插座
电源功耗 (Typ.)： 5 ～7W
过电流保护：当前
反向极性保护：当前处于终端座
物理特性:
防护等级：IP-30
尺寸： (WxDxH) 52(W)x106(D)x144(H) mm (2.05x4.17x5.67 英寸)
重量： (g) 657 ～670g
环境
存储温度：-40℃～85℃
工作温度：-40℃～75℃
实际应用
集中同步管理
集中同步管理能够同时管理网络上的所有设备，同时管理型产品提供工业环网业务。
网络管理
Topology网络，路径管理
智能网络管理系统能够侦查到所有的交换机是拓扑网结构，以及网络中的速度和链接端口的速度。
Topology视图
网络连接：
开放式管理可以提供方便有效的网页式GUI操作界面.开放式管理同样可以提供开放式信息库管理MIB界面,可以方便地对简易网络管理协议SNMP的设备进行全面管理,开放式管理同时可以提供智能管理软件,可以简化IP 地址设置和升级防火墙。
检测界面
智能配置：
所有IEISSN 管理交换机，都可以通过网络管理协议NMS进行管理，配置，操作。实现开发式，智能化管理。
开放式信息库管理MIB界面：
开放式管理拥有标准的简易网络管理协议SNMP的信息管理管理MIB浏览器,可以方便地管理任何简易网络管理SNMP 协议下的任何交换机。
选型指南：
网络管理
Topology网络，路径管理
智能网络管理系统能够侦查到所有的交换机是拓扑网结构，以及网络中的速度和链接端口的速度。
Topology视图
网络连接：
开放式管理可以提供方便有效的网页式GUI操作界面.开放式管理同样可以提供开放式信息库管理MIB界面,可以方便地对简易网络管理协议SNMP的设备进行全面管理,开放式管理同时可以提供智能管理软件,可以简化IP 地址设置和升级防火墙。
检测界面
智能配置：
所有IEISSN 管理交换机，都可以通过网络管理协议NMS进行管理，配置，操作。实现开发式，智能化管理。
开放式信息库管理MIB界面：
开放式管理拥有标准的简易网络管理协议SNMP的信息管理管理MIB浏览器,可以方便地管理任何简易网络管理SNMP 协议下的任何交换机。
选型指南：
| 型号 | 详述 |
| IIES-4005 | DIN轨简单管理型，5个电口，支持Quality-Ring，All-Ring，-40℃～+75℃ |
| IIES-4005-M12 | DIN轨简单管理型，5个M12接口，支持Quality-Ring，All-Ring，-40℃～+75℃ |
| IIES-4006 | DIN轨简单管理型，6个电口，支持Quality-Ring，All-Ring，-40℃～+75℃ |
| IIES-4006-2M-SC | DIN轨简单管理型，4个电口，2个多模光口， 支持Quality-Ring，All-Ring，-40℃～+75℃ |
| IIES-4006-2S-SC | DIN轨简单管理型，4个电口，2个单模光口， 支持Quality-Ring，All-Ring，-40℃～+75℃ |
