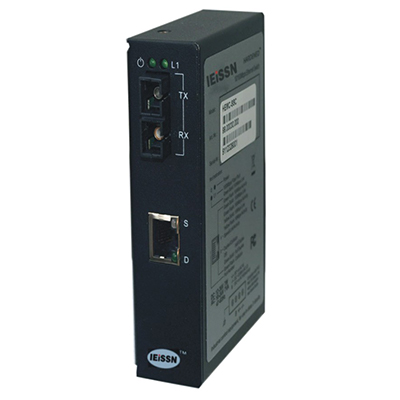

百兆工业级别光电转换器
颜色：
重量：
长度：
产品描述：MC-1000系列产品是研讯推出的一款体积娇小、即插即用型工业以太网光纤媒体转换器产品；IMC-1000系列媒体转换器提供广播风暴抑制功能，其中铜缆端口（RJ45接口）支持自动协商：10/100Mbps，全双...
优势
1.体积精巧
2.宽泛的工作温度:-40℃～75℃
3.冗余双电源供电
4.低压直流、交流供电
5.钉轨或挂板安装
简介
IMC-1000系列产品是研讯推出的一款体积娇小、即插即用型工业以太网光纤媒体转换器产品；IMC-1000系列媒体转换器提供广播风暴抑制功能，其中铜缆端口（RJ45接口）支持自动协商：10/100Mbps，全双工/半双工，自动识别铜缆（MDI/MDIX）；光纤端口支持100Mbps，全双工，支持单模、多模模式，SC接口，双纤、单纤接口；IMC 系列媒体转换器选材优良，统一使用国际一线大厂元器件，采用钉轨或挂板安装 。IMC-1000系列媒体转换器提供冗余交直流电源供电，可同时提供宽范围的低压直流和低压交流电源输入，其可靠性、抗干扰能力均可满足工业需求，是一款性能优良的工业级即插即用型媒体转换器。
技术指标
以太网标准：
802.310Base-T Ethernet
802.3xFlow Control and Back Pressure
802.3u100Base-TX and100Base-FX FastEthernet
交换方式：存储转发
MAC 地址：2K
最 大 包：支持1784字节
广播风暴：自动广播风暴抑制
协议：CSMA/CD（Carrier Sense Multiple) Access/Collision Direct）
流控：全双工流控，半双工背压控制
介质接口:Rj45
接口：自协商10/100Base-T, Full/HalfDuplex,Auto-MDI/MDIX，
5类屏蔽线或非屏蔽线，传输距离小于等于100米。
光纤接口 ：100Base FX，单模SC 或多模SC接口传输距离可选
电源输入接口：标准4端子双电源输入接口或220V 三线黑端子
LED 灯
| S | S | L | L |
| 绿色常亮 | - | 绿色常亮 | 绿色闪烁 |
| 速率100Mbps | 速率10Mbps | 链路建立 | 数据传输 |
光纤接口
| 光纤类型 | 传输距离 | 中心波长 | 光纤尺寸 | 输出光功率 | 输入光功率 | 传输速率 |
| 多模 | 2km | 1310nm | 62.5/125vm | -23.5~14dBm | <-35dBm | 100Mbps |
| 单模 | 15km | 1310nm | 9/125vm | -15~-8dBm | <-35dBm | 100Mbps |
结构 长*宽*高：82*80*27（单位：mm）
防护等级：IP30
安 装：钉轨或挂板
电源输入
| 输入 | 电压 | 功率 | 频率 |
| AC | 85V~264VAC | 7VA | 47~63Hz |
| DC | 12~36VDC | 5w | N/A |
| AC | 10~24VAC | 5vA | 47~63Hz |
认证: CE FCC
| 标准 | 测试方式 | 描述 | 测试等级 |
| EN55024 | EN61000-4-2 | ESD静电耐受测试 | 6Kv Contact Discharge 8Kv Air Discharge |
| EN55024 | EN61000-4-3RI | RS辐射场强耐受测试 | 10V/m, 80MHz-1000MHz |
| EN55024 | EN61000-4-4FTB | EFT/Burst瞬间脉冲耐受测试 | 1KV Clamp(LAN) 2KV Direct(L,N,L+N) |
| EN55024 | EN61000-4-5VS | Surge冲击波耐受测试 | 1KV L-L 2KV L-Earth |
| EN55024 | EN61000-4-6CI | CS传导场强耐受测试 | 10V rms 0.15MHz to 80MHz |
| EN55024 | EN61000-4-11Voltage Dips/Interruptions | 电压瞬断/瞬降/瞬变及耐受测试 | 1 Line Cycle@100% Dip 1-5seconds @ 100% Dip |
| EN55022 | CISPR 22 Radiated | 辐射骚扰测试 | Class A |
| EN55022 | CISPR 22 Conducted | 传导骚扰测试 | Class A |
| CFR47,P15 | ANSI C63.4 | 辐射骚扰测试 | Class A |
选购指南
| 型号 | 详述 |
| IMC-1001-M-SC | Industrial 100FX mlEia converter with 1x10/100TX and 1x100FX,Multi-mode |
| IMC-1001-S-SC | Industrial 100FX mlEia converter with 1x10/100TX and 1x100FX,Single-mode |
| IMC-1001-M-SC-T | Industrial 100FX mlEia converter with 1x10/100TX and 1x100FX,Multi-mode，-40℃~+75℃ |
| IMC-1001-S-SC-T | Industrial 100FX mlEia converter with 1x10/100TX and 1x100FX,Single-mode，-40℃~+75℃ |
| IMC-1021-M-SC | Industrial 100FX mlEia converter with 2x10/100TX and 1x100FX,Multi-mode |
| IMC-1021-S-SC | Industrial 100FX mlEia converter with 2x10/100TX and 1x100FX,Single-mode |
