百兆管理型工业以太网交换机
颜色：
重量：
长度：
产品描述：IIES-5000系列是管理级冗余环网络交换机支6x10/100TX&2x100BaseFX,10/100TX,1000Base-T,1000Base-SX 或1000Base-LX 口 。支持冗余网络的所有协议，Quality-Ring(自动恢复时间 <10ms 250台),All-Ring,O-RSTP和RSTP/STP (IEEE 802...

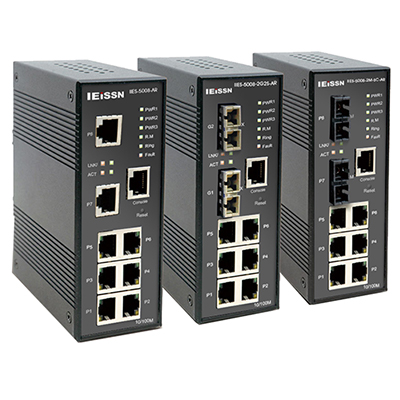

百兆管理型工业以太网交换机IIES-5000系列
优势
1.支持 Quality-Ring (自动恢复 时间 < 10ms 250 台),All-Ring,O-RSTP, RSTP/STP (IEEE802.1w/D)协议冗余网络
2.支持 SNMP v1/v2/v3,QoS,IGMP,RMON & Portbased/802.1Q VLAN 网络管理
3.意外事件警报
4.Web-based,Telnet,Console,CLI,和Windows管理软件(Open-Vision)可以设置
5.支持 100TX,1000Base-T,100FX ,1000SX,1000LX口
6.二/三重冗余电源输入
简介
IIES-5000系列是管理级冗余环网络交换机支6x10/100TX&2x100BaseFX,10/100
TX,1000Base-T,1000Base-SX 或1000Base-LX 口 。支持冗余网络的所有协议，Quality-Ring(自动恢复时间 <10ms 250台),All-Ring,O-RSTP和RSTP/STP (IEEE 802.1w/D)可以保护从网络中断或临时故障中的关键任务应用,并且有快速恢复技术。另外 ALL-Ring 技术也支持其他厂家的专有环技术.IIES-5000系列能够通过一个强大的 Windows 管理软件—实际应用集中方便地进行管理.宽泛的工作温度:-40℃～75℃能够满足大多数工作环境的需求.所以,这个交换机是方便管理和光纤以太网应用的可靠选择。
特征
1．支持自动恢复的冗余网络: Quality-Ring(自动恢复时间 <10ms 250台)
2．All-Ring 支持兼容开放式架构(自动恢复时间是依据于其他厂家环技术)
3．O-RSTP 支持复杂的 topology 架构带有可选择 RSTP 技术：RSTP/STP(IEEE
802.1W/D)
4．IGMP 监控网络风暴PortTrunking支持容易的带宽管理，SNMPv1/v2c/v3 支持安
全网络管理RMON 支持交通监测
5．事件通知通过系统日志,Email,SNMP trap,和继电器输出端口锁定功能防止未授权MAC 地址登入
6．Windows 管理软件(Open-Vision)支持中心管理和设置通过Web-based,Telnet，Console,CLI
7．二/三重冗余DC 电源输入来自终端座和电源插孔
8．支持100TX,100Base-FX,1000Base-T,1000Base-SX,和1000Base-LX 口
9．宽泛的工作温度:-40℃~70℃
10．可靠的IP-30防护等级设计
11．DIN-Rail 和Panel Mount安装方式
技术指标
IEEE 802.3支持10BaseT
IEEE 802.3u支持100BaseT(X)和100BaseFX
IEEE 802.3z支持1000Base-X
IEEE 802.3ab支持1000Base-T
IEEE 802.3x支持流量控制
IEEE 802.1D支持STP (SpanningTreeProtocol)
IEEE 802.1p支持COS (Class ofService)
IEEE 802.1Q支持VLAN Tagging
IEEE 802.1w支持RSTP (Rapid SpanningTree Protocol)
IEEE 802.1X支持验证
IEEE 802.3ad支持LACP (LinkAggregationControl Protocol)
8192MAC 地址
IEEE 802.1AB支持LLDP (Link Layer DiscoveryProtocol)
STP/RSTP (IEEE 802.1D/W)
冗余环 (Quality-Ring) 自动恢复时间小于10ms 超过250个单位
TOS/Diffserv支持
服务质量(802.1p)支持实时交通
VLAN (802.1Q)带VLAN 标记和GVRP支持
IGMPSnooping formulticast filtering
端口配置：状态,统计,监测,安全
交换机延迟:7us
交换机带宽:5.6Gbps
最大数关于可用VLAN数:4096
IGMP multicast 组:1024
端口速率限制:用户定义
安全认证系统：
802.1x：启用/禁用口,MAC 安全基于端口为基础的网路存取控制
VLAN (802.1q)分隔和安全的网络交通
Radius 集中密码管理
SNMPv3 的加密,验证和访问安全
LED指示灯
电源指示灯绿灯:电源 LED x3
R.M.指示灯绿灯:闪动以显示系统的运作在 Quality-Ring 主模式
Quality-Ring指示灯绿灯:显示系统的运作在 Quality-Ring 模式
故障指示灯黄灯:显示例外事件发生
10/100TX RJ45口 指示灯
实际应用
集中同步管理
集中同步管理能够同时管理网络上的所有设备，同时管理型产品提供工业环网业务。
Topology网络，路径管理
智能网络管理系统能够侦查到所有的交换机是拓扑网结构，以及网络中的速度和链接端口的速度。
网络连接：
开放式管理可以提供方便有效的网页式GUI操作界面.开放式管理同样可以提供
开放式信息库管理MIB界面,可以方便地对简易网络管理协议SNMP的设备进行全面管理,开放式管理同时可以提供智能管理软件,可以简化IP 地址设置和升级防火墙。
开放式信息库管理MIB界面：
开放式管理拥有标准的简易网络管理协议SNMP的信息管理管理MIB浏览器,可
以方便地管理任何简易网络管理SNMP 协议下的任何交换机。
安装尺寸：
电源输入：
环境条件
机架：
长*宽*高：130*95*44（IIES-5008）、149*133*68(IIES-5016)、150.0*120.0*87.5(IIES-5024)、 52*106*144（IIES-5008-AR）
防护等级：IP30
安 装：钉轨或挂板
认证: CE FCC
选型指南
智能配置：
所有IEISSN 管理交换机，都可以通过网络管理协议NMS进行管理，配置，操作。实现开发式，智能化管理。
开放式信息库管理MIB界面：
开放式管理拥有标准的简易网络管理协议SNMP的信息管理管理MIB浏览器,可
以方便地管理任何简易网络管理SNMP 协议下的任何交换机。
安装尺寸：
电源输入：
| 输入 | 输出 | 功率 | 频率 |
| DC | DC | 7W(IIES-5008)、15W(IIES-5016)、22W(IIES-5024A) | N/A |
| AC | AC | 7VA(IIES-5008)、15VA(IIES-5016)、22VA(IIES-5024A) | 47～63Hz |
| 运行温度 | 存储环境温度 | 湿度 | 适应机型 |
| -10℃～+60℃ | -40℃～+85℃ | 10～95% | 工业温度型交换机 |
| -40℃～+75℃ | -40℃～+85℃ | 10～95% | 工业宽温型交换机 |
机架：
长*宽*高：130*95*44（IIES-5008）、149*133*68(IIES-5016)、150.0*120.0*87.5(IIES-5024)、 52*106*144（IIES-5008-AR）
防护等级：IP30
安 装：钉轨或挂板
认证: CE FCC
| 标准 | 测试方式 | 描述 | 测试等级 |
| EN55024 | EN61000-4-2 | ESD静电耐受测试 | 6Kv Contact Discharge 8Kv Air Discharge |
| EN55024 | EN61000-4-3RI | RS辐射场强耐受测试 | 10V/m, 80MHz-1000MHz |
| EN55024 | EN61000-4-4FTB | EFT/Burst瞬间脉冲耐受测试 | 1KV Clamp(LAN) 2KV Direct(L,N,L+N) |
| EN55024 | EN61000-4-5VS | Surge冲击波耐受测试 | 1KV L-L 2KV L-Earth |
| EN55024 | EN61000-4-6CI | CS传导场强耐受测试 | 10V rms 0.15MHz to 80MHz |
| EN55024 | EN61000-4-11Voltage Dips/Interruptions | 电压瞬断/瞬降/瞬变及耐受测试 | 1 Line Cycle@100% Dip 1-5seconds @ 100% Dip |
| EN55022 | CISPR 22 Radiated | 辐射骚扰测试 | Class A |
| EN55022 | CISPR 22 Conducted | 传导骚扰测试 | Class A |
| CFR47,P15 | ANSI C63.4 | 辐射骚扰测试 | Class A |
选型指南
| 型号 | 详述 |
| 工业管理常温型选型表（-10℃～+60℃） | |
| IIES-5024 | DIN轨增强管理型，24个电口 |
| IIES-5024-2M-SC | DIN轨增强管理型，22个电口,2个多模SC光口 |
| IIES-5024-2S-SC | DIN轨增强管理型，22个电口,2个单模SC光口 |
| IIES-5024-4M-SC | DIN轨增强管理型，20个电口,4个多模SC光口 |
| IIES-5024-4S-SC | DIN轨增强管理型，20个电口,4个单模SC光口 |
| IIES-5024-6M-SC | DIN轨增强管理型，18个电口,6个多模SC光口 |
| IIES-5024-6S-SC | DIN轨增强管理型，18个电口,6个单模SC光口 |
| IIES-5016 | DIN轨增强管理型，16个电口 |
| IIES-5016-2M-SC | DIN轨增强管理型，14个电口,2个多模SC光口 |
| IIES-5016-2S-SC | DIN轨增强管理型，14个电口,2个单模SC光口 |
| IIES-5008 | DIN轨增强管理型，8个电口 |
| IIES-5008-2M-SC | DIN轨增强管理型，6个电口,2个多模SC光口 |
| IIES-5008-2S-SC | DIN轨增强管理型，6个电口,2个单模SC光口 |
| IIES-5008-AR | DIN轨增强管理型，8个电口，支持All-Ring （可与其他厂家管理型交换机组成混合环网） |
| IIES-5008-2M-SC-AR | DIN轨增强管理型，6个电口，2个多模SC光口，支持All-Ring（可与其他厂家管理型交换机组成混合环网） |
| IIES-5008-2S-SC-AR | DIN轨增强管理型，6个电口，2个单模SC光口，支持All-Ring（可与其他厂家管理型交换机组成混合环网） |
| IIES-5008-4M-SC | DIN轨增强管理型，4个电口,4个多模SC光口 |
| IIES-5008-4S-SC | DIN轨增强管理型，4个电口,4个单模SC光口 |
| 型号 | 详述 |
| 工业管理宽温型选型表（-40℃～+75℃） | |
| IIES-5024-T | DIN轨增强管理型，24个电口,正常工作温度为-40℃ ～+75℃ |
| IIES-5024-2M-SC-T | DIN轨增强管理型，22个电口,2个多模SC光口,正常工作温度为-40℃～+75℃ |
| IIES-5024-2S-SC-T | DIN轨增强管理型，22个电口,2个单模SC光口,正常工作温度为-40℃ ～+75℃ |
| IIES-5024-4M-SC-T | DIN轨增强管理型，20个电口,4个多模SC光口,正常工作温度为-40℃ ～+75℃ |
| IIES-5024-4S-SC-T | DIN轨增强管理型，20个电口,4个单模SC光口,正常工作温度为-40℃ ～+75℃ |
| IIES-5024-6M-SC-T | DIN轨增强管理型，18个电口,6个多模SC光口,正常工作温度为-40℃ ～+75℃ |
| IIES-5024-6S-SC-T | DIN轨增强管理型，18个电口,6个单模SC光口,正常工作温度为-40℃ ～+75℃ |
| IIES-5016-T | DIN轨增强管理型，16个电口,正常工作温度为-40℃ ~ +75℃ |
| IIES-5016-2M-SC-T | DIN轨增强管理型，14个电口,2个多模SC光口,正常工作温度为-40℃～+75℃ |
| IIES-5016-2S-SC-T | DIN轨增强管理型，14个电口,2个单模SC光口,正常工作温度为-40℃ ～ +75℃ |
| IIES-5008-T | DIN轨增强管理型，8个电口,正常工作温度为-40℃ ~ +75℃ |
| IIES-5008-2M-SC-T | DIN轨增强管理型，6个电口,2个多模SC光口,正常工作温度为-40℃ ～+75℃ |
| IIES-5008-2S-SC-T | DIN轨增强管理型，6个电口,2个单模SC光口,正常工作温度为-40℃ ～ +75℃ |
| IIES-5008-AR-T | DIN轨增强管理型，8个电口，支持All-Ring（可与其他厂家管理型交换机组成混合环网）,正常工作温度为-40℃ ～+75℃ |
| IIES-5008-2M-SC-AR-T | DIN轨增强管理型，6个电口，2个多模SC光口，支持All-Ring（可与其他厂家管理型交换机组成混合环网）,正常工作温度为-40℃ ～ +75℃ |
| IIES-5008-2S-SC-AR-T | DIN轨增强管理型，6个电口，2个单模SC光口，支持All-Ring（可与其他厂家管理型交换机组成混合环网）,正常工作温度为-40℃～+75℃ |
| IIES-5008-4M-SC-T | DIN轨增强管理型，4个电口,4个多模SC光口,正常工作温度为-40℃ ～ +75℃ |
| IIES-5008-4S-SC-T | DIN轨增强管理型，4个电口,4个单模SC光口,正常工作温度为-40℃ ～+75℃ |
