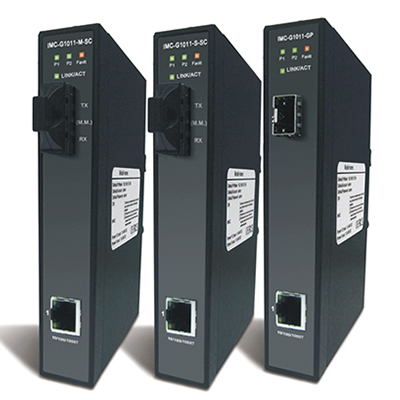

千兆工业级别光电转换器IMC-G1000系列

优势
1.支持 1000BASE -X multi-mode/singlemode或SFP 端口
2.体积精巧
3.宽泛的工作温度:-40℃～75℃
4.冗余双电源供电
5.钉轨或挂板安装

简介
IMC-G1011-FX/IMC-G1011-GP 系列产品是研讯科技推出的一款体积娇小、即插即用型千兆工业以太网光纤媒体转换器产品；提供媒体之间的转换 1个10/100/1000Base-T（X）和1000BASE - X的协议转换；IMC-G1011-FX/IMC-G1011-GP系列是刚性的IP - 30的防护等级设计，支持-40至75℃工作温度；因此IMC-G1011-FX/IMC-G1011-GP 可满足多数操作环境的需求，是您值得信赖的光电转换器。

特征
1．支持1个端口个10/100/1000Base-T 自动协商和auto-MDI/MDI-X
2．支持1端口1000BASE - Xmulti-mode/singlemode 或SFP端口
3．宽工作温度范围从-40℃至75℃
4．继电器输出的1A24 伏直流
5．刚性的IP–30防护等级设计
6．导轨和面板安装

技术指标
以太网标准：
IEEE 802.3标准的10Base - T 的
IEEE 802.3u 标准支持100Base-T(X) 和100Base-FX
IEEE 802.3z 支持1000Base-X
IEEE 802.3ab 支持 1000Base-T

LED指示灯：
电源指示灯：绿色：电源LED × 2
故障指示器：黄色：半双工
10/100/1000TX RJ45 端口指标：绿色端口连接/活动，Amber forduplex 琥珀色为双工1000BASE-T 端口指标：绿色端口连接/活动
Fault contact：
继电器：继电器输出24Vdc 的运载能力为1A
DIP 开关：继电器输出功能启用/禁用的DIP 开关

功率：
冗余输入电压：双12~48伏直流电压电源输入6针接线端子
功耗（典型值）：3.5W
过载电流保护：当前
反接保护：当前

物理特性：
防护等级：IP30
尺寸：26.1（宽）x94.9（宽）x144.3（高）mm（1.03x3.74x5.68 英寸）
重量（g）：400

环境：
存储温度：-40℃至85℃（-40 至185 °F）
工作温度：-40至75℃（-14 至170 °F）
操作湿度：5％至95％非冷凝

通过测试：
EMI：FCC Part15,CISPR(EN55022) classA
EMS：EN61000-4-2(ESD), EN61000-4-3(RS),
EN61000-4-4(EFT), EN61000-4-5(Surge),
EN61000-4-6(CS),EN61000-4-8,EN61000-4-11
Shock： IEC60068-2-27
FreeFall： IEC60068-2-32
Vibration：IEC60068-2-6
Safety： EN60950
Warranty：5 年

安装尺寸


选购指南
型号：
IMC-G1011-GP：
Industrial GigamlEia converter with 1x10/100/1000TX and 1x1000FX SFP
IMC-G1011-M-SC：
Industrial GigamlEia converter with 1x10/100/1000TX and 1x1000SX Multi-mode
IMC-G1011-S-SC：
Industrial GigamlEia converter with 1x10/100/1000TX and 1x1000LX Single-mode

SFP模块：
SFP1G-SX：
SFP module with LC connector for 550m transmission 850nm (multi-mode),0～70,-40～85（-1 modle）
SFP1G-MLX：
SFP module with LC connector for 2km transmission 1310nm (multi-mode),0～70,-40～85（-1 modle）
SFP1G-LX10：
SFP module with LC connector for 10km transmission 1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1G-LX20：
SFP module with LC connector for 20km transmission 1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1G-LHX30：
SFP module with LC connector for 30km transmission 1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1G-XD50：
SFP module with LC connector for 150km transmission 1550nm (single-mode),0～70,-40～85（-1 modle）
SFP1G-ZX70：
SFP module with LC connector for 70km transmission 1550nm (single-mode),0～70,-40～85（-1 modle）

LC Simplex BIDI：
SFP1GB3-LX10：
SFP module with LC connector for 10km transmissionTx：1310nm Rx：1550nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB5-LX10：
SFP module with LC connector for 10km transmissionTx：1550nm Rx：1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB3-LX20：
SFP module with LC connector for 20km transmissionTx：1310nm Rx：1550nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB5-LX20：
SFP module with LC connector for 20km transmissionTx：1550nm Rx：1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB3-LX40：
SFP module with LC connector for 40km transmissionTx：1310nm Rx：1550nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB5-LX40：
SFP module with LC connector for 40km transmissionTx：1550nm Rx：1310nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB3-LX60：
SFP module with LC connector for 60km transmissionTx：1310nm Rx：1550nm (single-mode),0～70,-40～85（-1 modle）
SFP1GB5-LX60：
SFP module with LC connector for 10km transmissionTx：1550nm Rx：1310nm (single-mode),0～70,-40～85（-1 modle）
